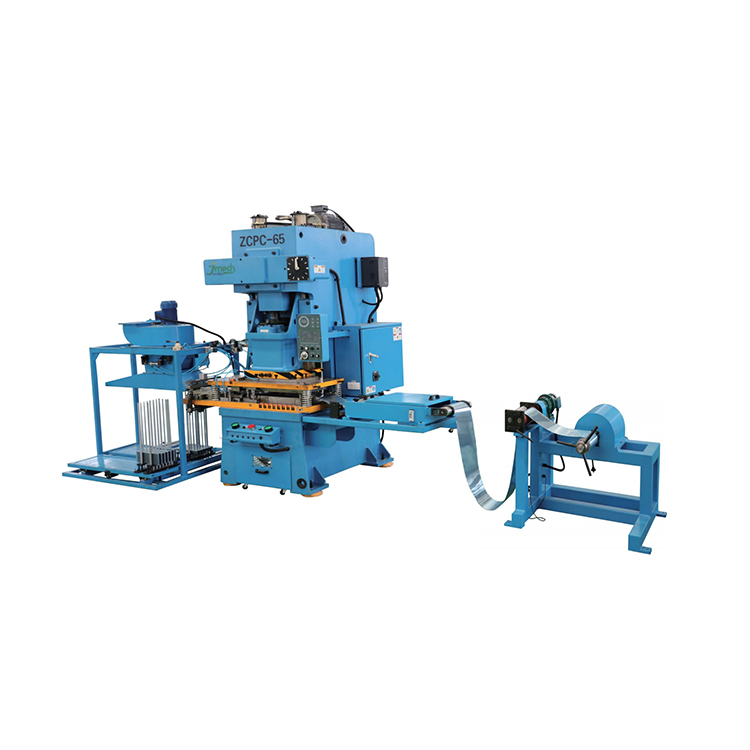

SMAC - Ligne de production de presses à ailettes de type C à grande vitesse pour échangeurs de chaleur (Image en vedette)
  • SMAC - Ligne de production de presses à ailettes de type C à grande vitesse pour échangeurs de chaleur

SMAC - Ligne de production de presses à ailettes de type C à grande vitesse pour échangeurs de chaleur

Brève description :

La ligne de presse à ailettes automatique en série est issue de la technologie taïwanaise de la dernière conception pour la ligne de production de poinçonnage d'ailettes.

Le fuselage en forme de C occupe un espace réduit, facilitant ainsi le chargement et le déchargement des matrices d'emboutissage. La machine est adaptée au poinçonnage de pièces de faible profondeur et de dimensions relativement réduites.

Son coût relativement faible permet de produire de grandes quantités de produits à bas prix. Sa structure simple et son fonctionnement pratique, ainsi que son absence de bruit, permettent de réduire la consommation de l'atelier et les coûts de production.

Équipé d'un dispositif de sécurité d'estampage, d'un dispositif de sécurité de décharge automatique et d'autres dispositifs de sécurité, qui améliorent la sécurité de la production.

Les paramètres tels que la hauteur, la vitesse, la pression et le temps d'estampage du poinçon ouvert peuvent être ajustés en fonction de différents produits et moules, ce qui lui confère une certaine flexibilité et une certaine adaptabilité.


Détails du produit

Étiquettes de produit

Composants principaux

Mécanisme de déroulement de feuille d'aluminium (décharge automatique par induction photoélectrique), dispositif de protection de feuille d'aluminium du dispositif d'huile, avec une nouvelle conception, faible bruit, presse de précision à grande vitesse, matrice à ailettes de précision à grande vitesse, mécanisme de saut simple et double (en option), un mécanisme de traction de matériau, le dernier dispositif d'empilage à ailettes de type tige de guidage de conception, dispositif de collecte d'engrais, l'interface homme-machine du système de contrôle électrique professionnel.

Spécification des matrices à ailettes compatibles

未标题-1

φ5*19,5*11,2*（6-24）R.

φ7*21,0*12,7 ou 20,5*12,7（12-24）R.

φ7,94*22,0*19,05（12-18）R.

φ9,52*25,4*22,0 ou 25,0*21,65*（6-12）R.

φ10,2*20,0*15,5（12-24）R.

φ12,7*31,75*27,5*（6-12）R.

φ15,88*38,0*32,91 ou 38,1*22,2（6-12）R.

φ19,4*50,8*38,1（4-8）R.

φ20*34,0*29,5*（6-12）R.25*（4-6）R.

Paramètre (tableau de priorité)

Article Spécification
Modèle CFPL-45C CFPL-63C CFPL-45B CFPL-63B CFPL-80B
Capacité KN 450 630 450 630 800
Coup de coulisse mm 40 40 40 60 50 40 60
Accident vasculaire cérébral SPM 150~250 150~250 100~200 100~160 100~ 180 100~ 200 90~150
Hauteur de la matrice mm 200~270 210~290 200~270 210~290 220~300
Dimensions du bas de la diapositive (H x L) mm 500x300 600x350 500x300 600x350 600x350
Dimensions de la table H x L x P mm 800x580x100 800x580x100 800x580x100 800x580x100 800x580x100
Largeur du matériau mm 300 300 300 300 300
Longueur de succion mm 1200/1500 1200/1500 1200/1500 1200/1500 1200/1500
Collecte de la hauteur du matériau mm 600 600 600 600 600
Diaphragme intérieur du laminage des matériaux mm Φ75 Φ75 Φ75 Φ75 Φ75
Diaphragme extérieur du matériau roulant mm 850 850 850 850 850
Puissance du moteur principal KW 5.5 7,5 5.5 7,5 11
Dimensions hors tout L x l x H mm 6500x2500x2330 6500x2500x2500 6500x2500x2500 6500x2500x2800 6600x2500x2800
Poids de la machine kg 6000 7500 6000 7500 8500
Réglage de la hauteur de la matrice Motorisé Motorisé
Type de protection contre les surcharges Surcharge hydraulique Surcharge hydraulique
Réglage de la vitesse VDF
Sortie de signal Encodeur rotatif
Affichage d'angle Point Pin et mode numérique
Chemin de roulement de manivelle Roulement à rouleaux Buisson de bronze
